Installationstestare Elma Instruments

MI3155 Eurotest Xde

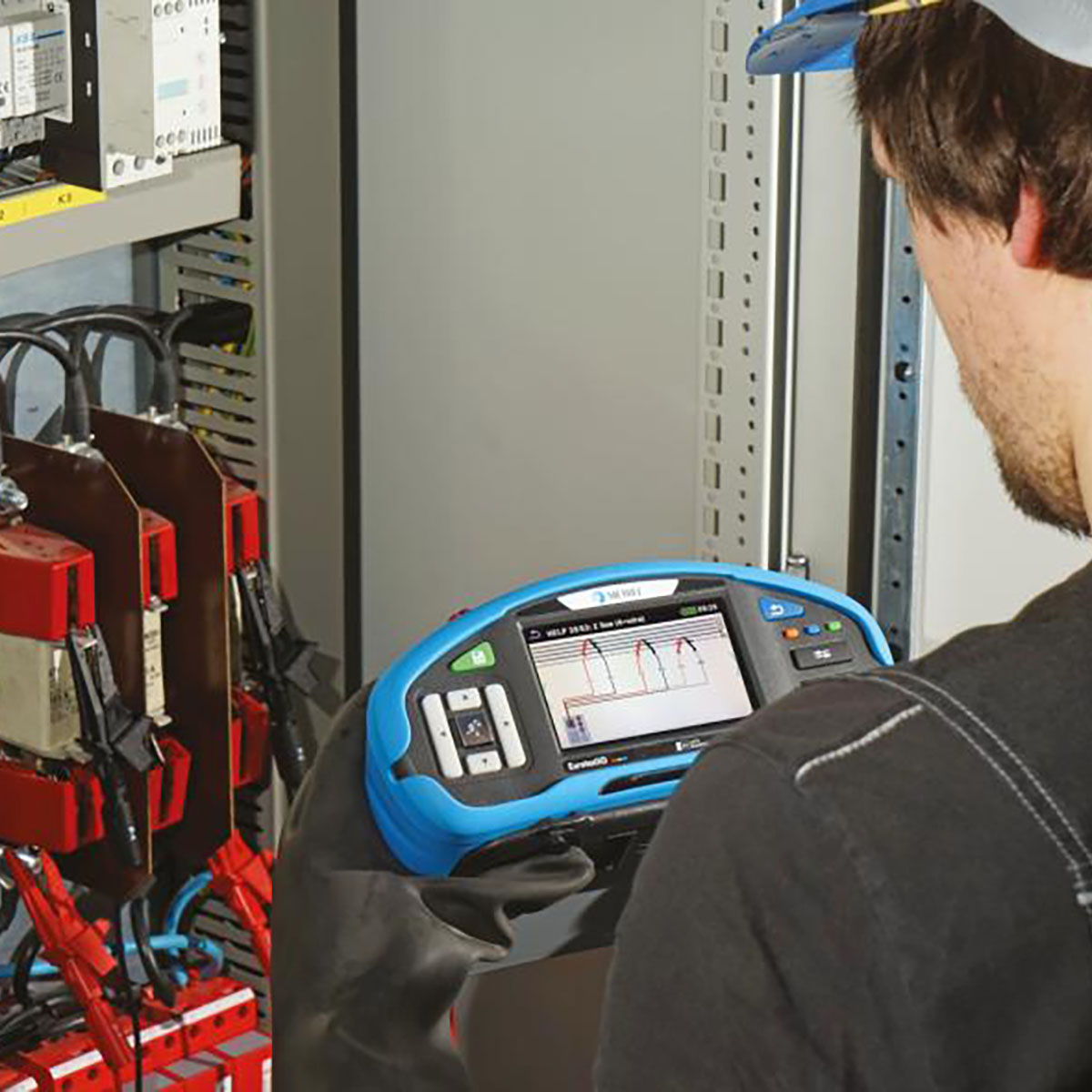

Funktioner: Spänning och frekvens // Kortslutningsström, loopimpedans med hela 20A testström; fas-noll, fas-jord och fas-fas // Tester alla typer av jordfelsbrytare, typ AC, A, B, B+, F, MI RCD, EC RCD, PRCD, PRCD-K, PRCD-K, utlösningstid och utlösningsström med rampfunktion // Lågohm 7mA och högprecision 4 ledare 200mA test, tex. kontinuitetsmätning // Isolationstest från 50 till 1000V provspänning // 2-och 3-pol övergångsmotstånd till jord // Specifik jordmotstånd med ro adapter (Tilbehör) // Jordmotståndsmätning med 2 tänger (Tilbehör) // Fasföljdsvisning // TRMS läck- och strömmätning (Tilbehör) // First Fault läckströmsmätning och indikativ motståndsmätning (IT-system) // Minne med unik möjlighet för uppbyggande av struktur // Namngivning av mappar/mätningar direkt på skärmen hos kunden // Svensk Windows software för snabb och enkel dokumentation med möjligheter till att redigera och skriva egna kommentarer (Tillbehör: Advanced ES Manager) // Svensk hjälpfunktion som visar anslutningsdiagram direkt på skärmen.

Automatisk test och godkännande - På Eurotest XDe väljer du lätt vilken test eller testsekvens som skall utföras, anslut instrumentet och tryck på start. Därefter utförs alla mätningar automatisk. Eurotest XDe är förprogrammerad med alla gängse gränsvärden och efter testet angives det på displayen om mätning är godkänd eller inte enligt gällande standard. Du kan också själv bygga dina testsekvenser helt efter eget behov (AUTO-sekvens), vilket sparar massor med tid vid många installationer och mätningar.

Indbyggd säkringstabell - Nu är det slut med att du måste hem och se på säkringskurvor efter test av installationen. Eurotest XDe har indbyggd säkringstabell som automatisk sammanställer kortslutningsmätningen med den valda säkringskarakteristik. Därefter godkännes eller underkännes mätningen.

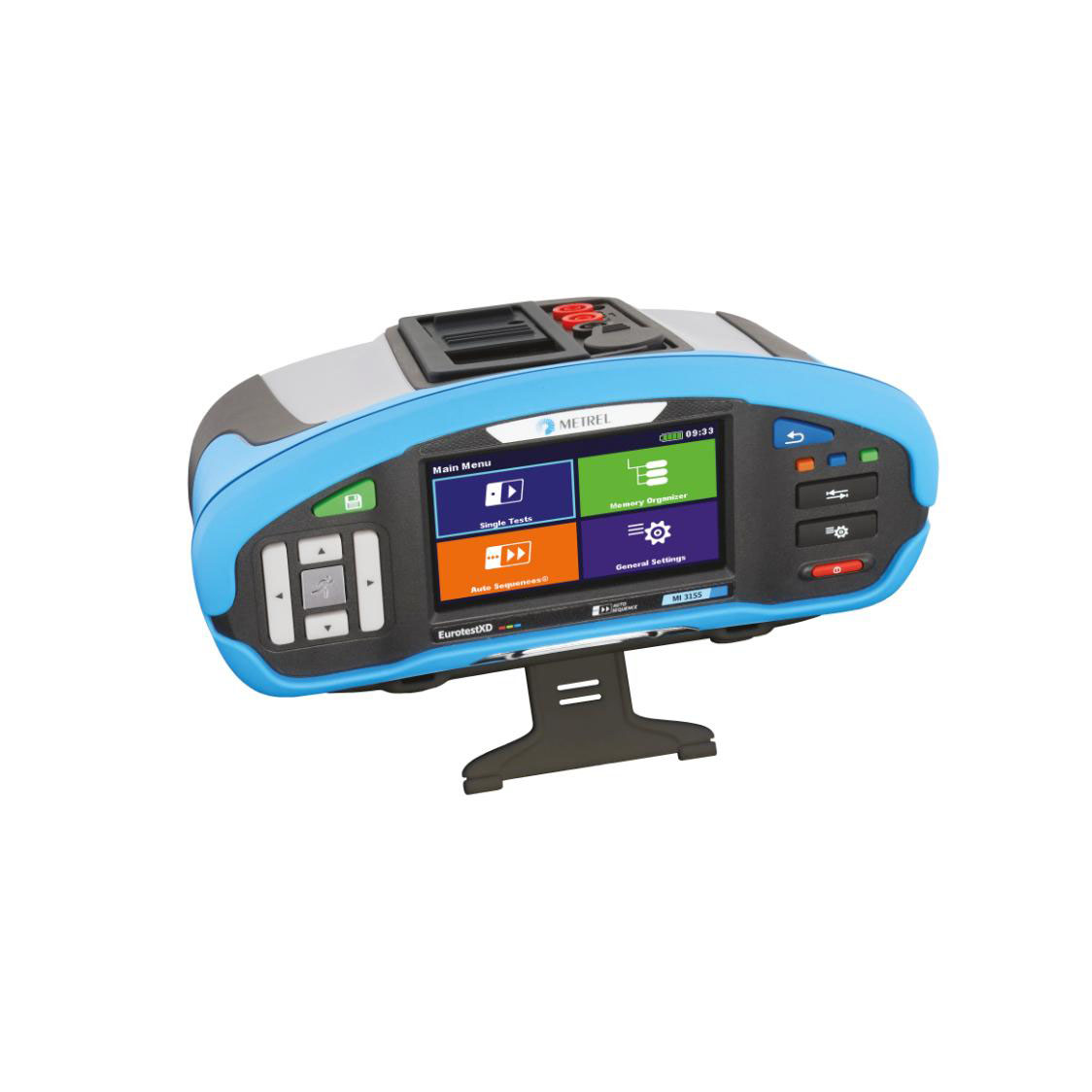

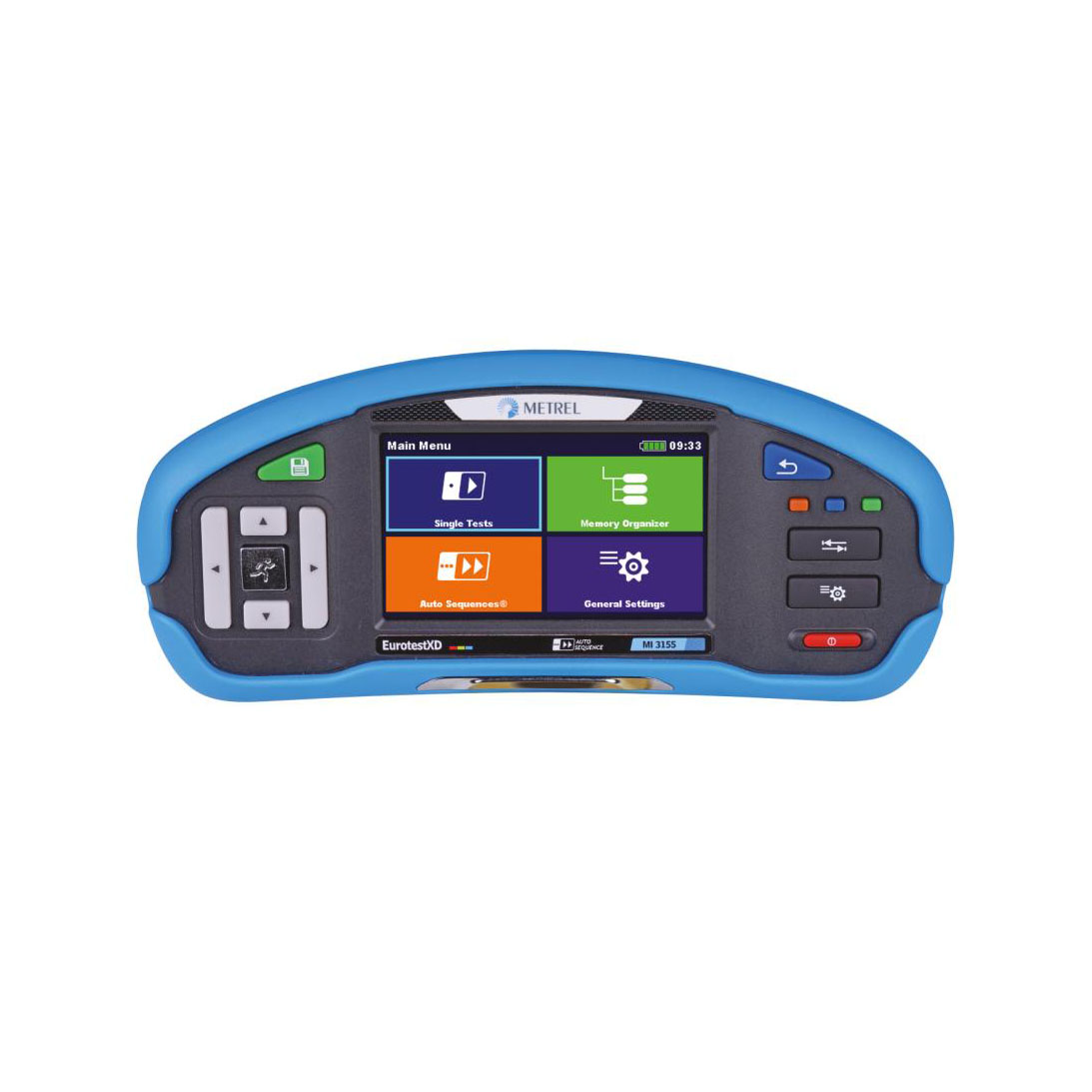

Ny lätt navigation och dokumentation - Med sin stora, klara färgtouchskärm får du snabbt en överblick, både över tester och sparade resultat. Det navigeras lätt, antingen direkt vid tryck på skärmen eller med den intuitiva tastatur. Som den enda på marknaden erbjuder Eurotest XDe möjlighet att bygga och redigera full installationsstruktur, både via softwaren och direkt på instrumentet. Fullt virtuel tastatur, gör det möjligt att namnge alla mätningar ute hos kunden direkt i instrumentet. På samma sätt så kan kundnamn, adress, jobbnr m.m. skrivas direkt i instrumentet.

Med aMESM (Tilbehör) för Android kan du via Bluetooth bygga upp installationsstrukturer och överföra sparade mätningar från din XDe. Du kan också lägga upp bilder, videos och ljudsekvenser och knyta dom till specifika mätningar. Den kompletta mätrapporten med all dokumentation kan sändas från din smartphone/tablet. Installationstestaren behöver alltså inte tas hem till firman och bli ”tömd”på data där, det hela kan göras via Bluetooth.

Uppfyller IEC 61010-1 KAT III 600V och KAT IV 300V.

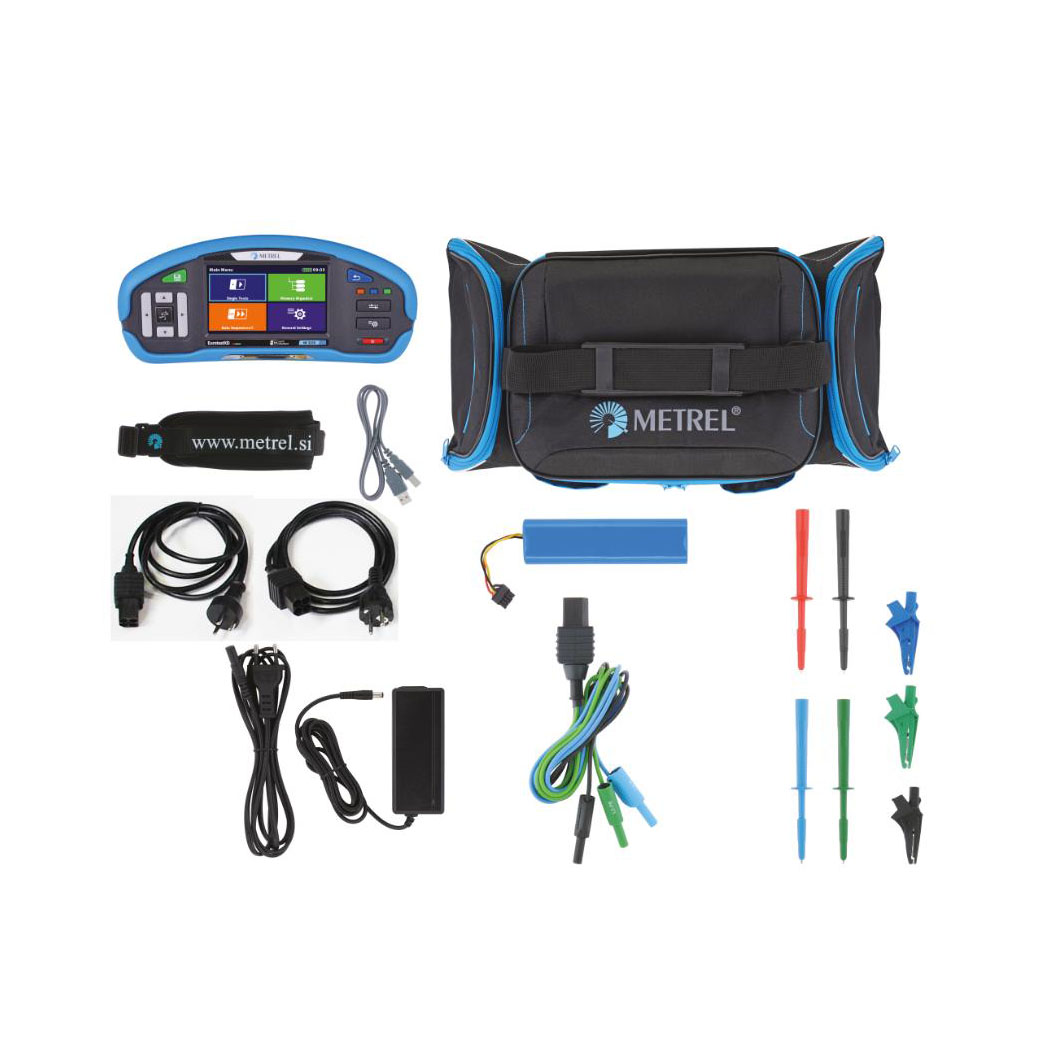

Levereras i en väska inkl. uppladdningsbart batteri, laddare, nackrem, universalkabel A1011, testledning med Schuko-kontakt, 3 st krokodillklämmor, 4 st testpinnar och manual, samt USB kabel och Svensk programvara ES Manager.

Teknisk data:
- AC A-område: 0,0mA...300A beroende på tång (tillbehör)
- AC A-upplösning: 0,1mA-0,1A beroende på tång (tillbehör)
- AC V område: 0...550V
- Batteri: Uppladdningsbart Li-Ion 4400 mAh. (inkl.)
- Beröringsspänning: 0,00...100V
- Mått: 252x111x165mm
- Frekvensomfång: 0,00...9,99...499,9 Hz
- Genomgångstestområde: 0...20...2 000 Ω
- Genomgångsupplösning: 0,1...1Ω
- Minne: Intern 2GB
- Gränssnitt: USB och Bluetooth
- Isolationsmotståndsområde: 0..1000MΩ
- Isolationsmotståndsupplösning: 0,01-0,1-1 MΩ
- Isolationsresistans testspänning: 50/100/250/500/1000V
- Jordmotstånd: 3-polig
- Markmotstånd 2 klämmor: 2 tång (tillbehör)
- Markmotstånd 2 klämmor område: 0...20...30...40Ω
- Markmotstånd 2 klämmor upplösning: 0,01...0,1...1Ω
- Jordmotståndsområde: 0-20-200-10 000 Ω
- Jordmotståndsupplösning: 0,01-0,1-1Ω
- Kortslutningsströmområde: 0...24,4 kA
- Låg ohm 200ma räckvidd: 0...20...200...2 000 Ω
- Låg Ohm 200ma upplösning: 0,01...0,1...1Ω
- Slingimpedansintervall: 0...10...100...1 000...10 000 Ω
- Slingimpedansupplösning:0,01...0,1...1...10Ω
- Lux område: 0,01...20 000 lx (tillbehör)
- Lux upplösning: 0,01...10lx (tillbehör)
- Nettovikt: 1,78 kg
- JFB märkström: 6, 10, 30, 100, 300, 500, 1 000 mA
- JFB typ: A, AC, B, B+, F samt selektiv och PRCD
- JFB frånkopplingstid: 0,00...40,0ms; 0,0...max
- Specifikt jordmotstånd: (Tillbehör)
- Specifikt jordmotståndsområde: 0...100...1 000 Ωm...10...100...10 000 kΩm
- Specifik jordresistansupplösning: 0,1-1Ωm-0,01-0,1kΩm
