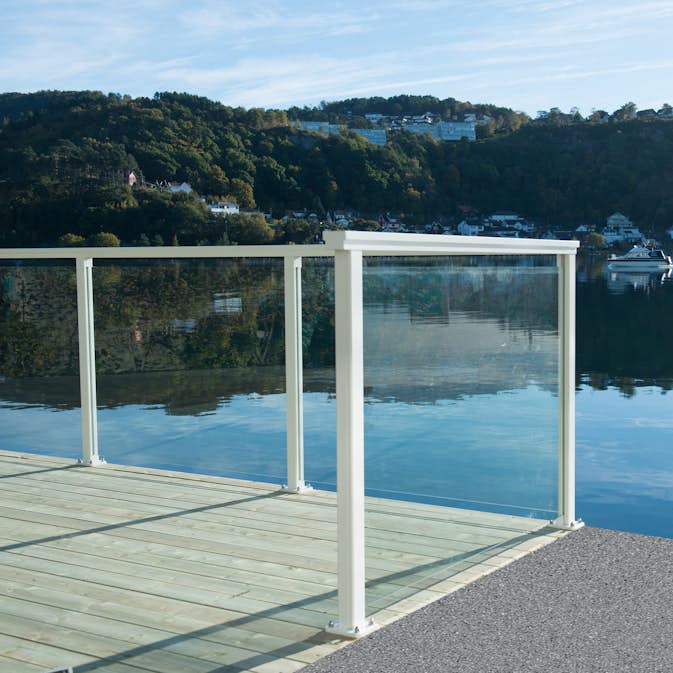

Glasräcke Novoroom

Komplett Sektion A-H

Novorooms aluminiumräcken är fullständigt underhållsfria, mycket lättmonterade och har pulverlackerade komponenter. Kan fås i standardfärgerna vit, grått och svart. Aluminiumräcket är dimensionerat i enlighet med lastkategori A, B, C1, C2, C3, C4 och D med en vindlast om 1KN per kvadratmeter. Glasen ifrån Novoroom är 8,76 mm laminerade säkerhetsglas. Ett laminerat säkerhetsglas innebär att två glas limmas ihop med hjälp av en folie så att glasrutan inte faller sönder vid sprickbildning. Standard höjd är 1100 mm enligt byggnormer. Dimensionerna på stolpfoten är 100x100 mm.

Info om glasräcken i färdiga sektioner
Dessa räcken är anpassade för att alla glasen ska vara av samma storlek. De säljs i 100 mm bredder och kan kombineras till nästan vilken längd, utförande som helst. De olika modulerna är anpassade för att kombineras med varandra. De kan kombineras utefter följande:
Många modulräcken kan kombineras och benämningarna ”X-X” refererar till följande:
A: Avslut
H: Hörn
P: Påbyggnad
M: Mellanliggande

Beskrivning kompletta sektioner räcken
A-H: En ”Avslut-Hörn” sektion börjar med en avslutsstolpe och avslutas med en hörnstolpe. Ifrån hörnstolpen kan ni sedan ansluta en sektion som innehåller en påbyggnadssats exempelvis A-P, ”avslut till påbyggnad” eller H-P, ”hörn till påbyggnad”. Ifall sidan ska vara längre än 6 m används en P-M dvs. påbyggnad till mellanliggande stolpe där sedan ytterligare sektioner kan anslutas. Den här typen av sektion används då räcket ska fortsätta i ett hörn.

A-A: En ”Avslut-Avslut” sektion används exempelvis på en balkong där räcket ska gå emellan två huskroppar. Den har avslutsstolpar på båda sidor.

A-M: En ”Avslut-Mellanliggande” sektion används i kombination med en sektion som har en påbyggnadssats. En sådan sektion börjar med en avslutsstolpe och en mellanliggande stolpe. Ifall en räckessida ska vara längre än 6 m kan det förlängas genom att en mellanliggande del ansluts med en påbyggnadsdel. Om exempelvis räcket ska vara 11,9 m brett så används en A-M 6 m och en A-P 6 m. Det är viktigt att se på exempelritningen hur mätningen ska ske för att få ihop en hel sida.

A-P: En ”Avslut-Påbyggnad” sektion används tillsammans med en sektion som antingen har en mellanliggandesats eller en hörnsats. Sektionen innehåller en avslutstolpe samt en avslutande glasskiva som kan monteras i en hörnstolpe eller en mellanliggande stolpe.

M-P: En ”Mellanliggande-Påbyggnad” används enbart som en förlängning. Den innehåller en glasskiva på ena sidan som kan monteras i en hörnsektion eller mellanliggande sektion samt en mellanliggande sektion som kan användas i kombination med en Påbyggnadssats.

H-P: En ”Hörn-påbyggnad” sektion används där en påbyggnadssats ska anslutas till ett hörn eller mellanliggande sektion för att därefter avslutas i ett hörn.

Exempel 1
Du önskar en sida glasräcke som är 5,8 m brett.
Vad behöver du?
- En A-A sektion som är 5800 mm

Exempel 2
Du önskar en sida glasräcke som är 9,9 m bred.
Vad behöver du?
- En A-M sektion som är 5000 mm
- En A-P sektion som är 5000 mm

Exempel 3
Du önskar glasräcke med ett hörn där den ena sidan är 4 meter och den andra sidan är 5 meter.
Vad behöver du?
- En A-H sektion som är 4000 mm
- En A-P sektion som är 5000 mm

Exempel 4
Du önskar ett glasräcke med två hörn där delen mellan hörnen är 7,9 meter och resterande sidor är 3 m långa.
Vad behöver du?
- En A-H sektion som är 3000 mm
- En P-M sektion som är 4000 mm
- En P-H sektion som är 4000 mm
- En A-P sektion som är 3000 mm
