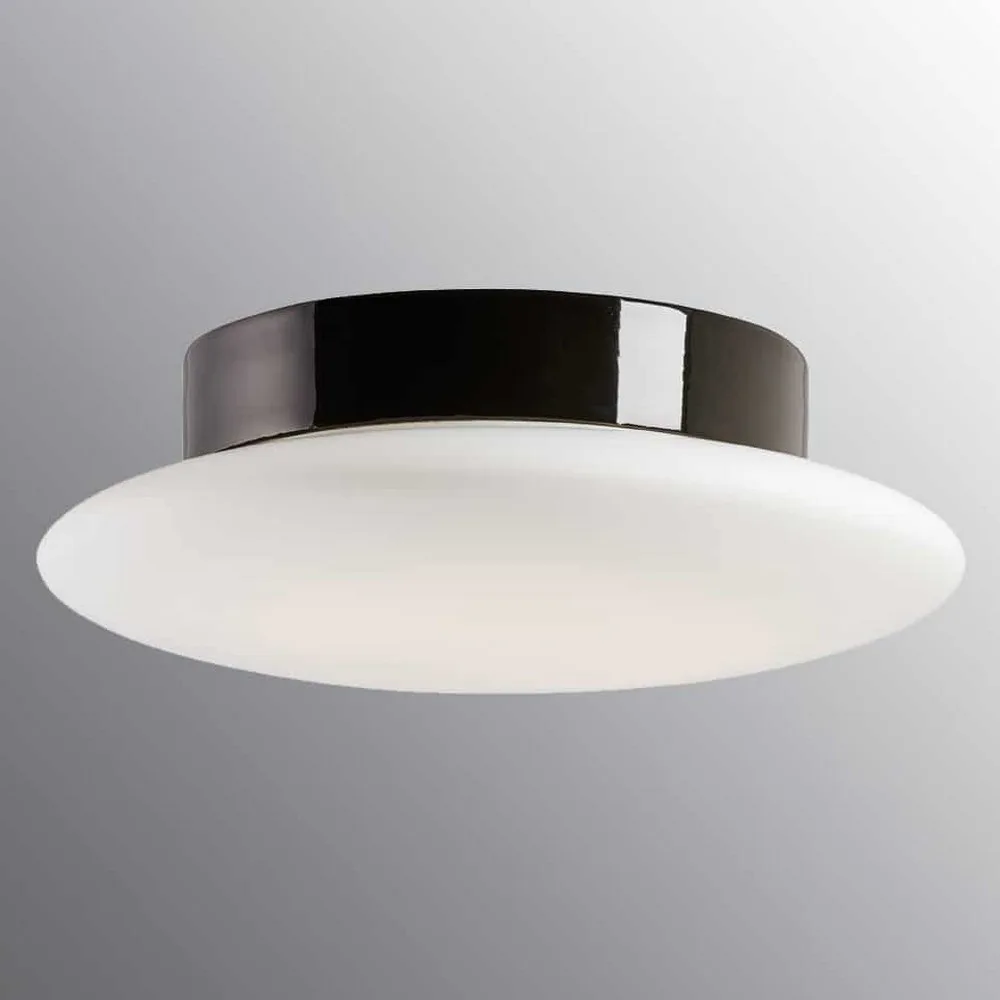

Vägg-/Taklampa Ifö Electric

Cairo M Rack IP44 LED

Svart

Installation
För in nätkabeln genom kabelgenomföringen i botten. Fäst armaturen på vägg eller i tak med lämpliga skruvar, se till att pil och texten UP i botten av sockeln pekar uppåt vid väggmontage. För upp kablarna genom öppningen bredvid kopplingsplinten på ledmodulen och skruva sedan fast ledmodulen med de två medföljande skruvarna. Anslut ledarna till kopplingsplint. Skruva sedan på kupan genom att skruva den medsols. Se till att packningen mellan glas och sockel sitter på plats.

Teknisk information

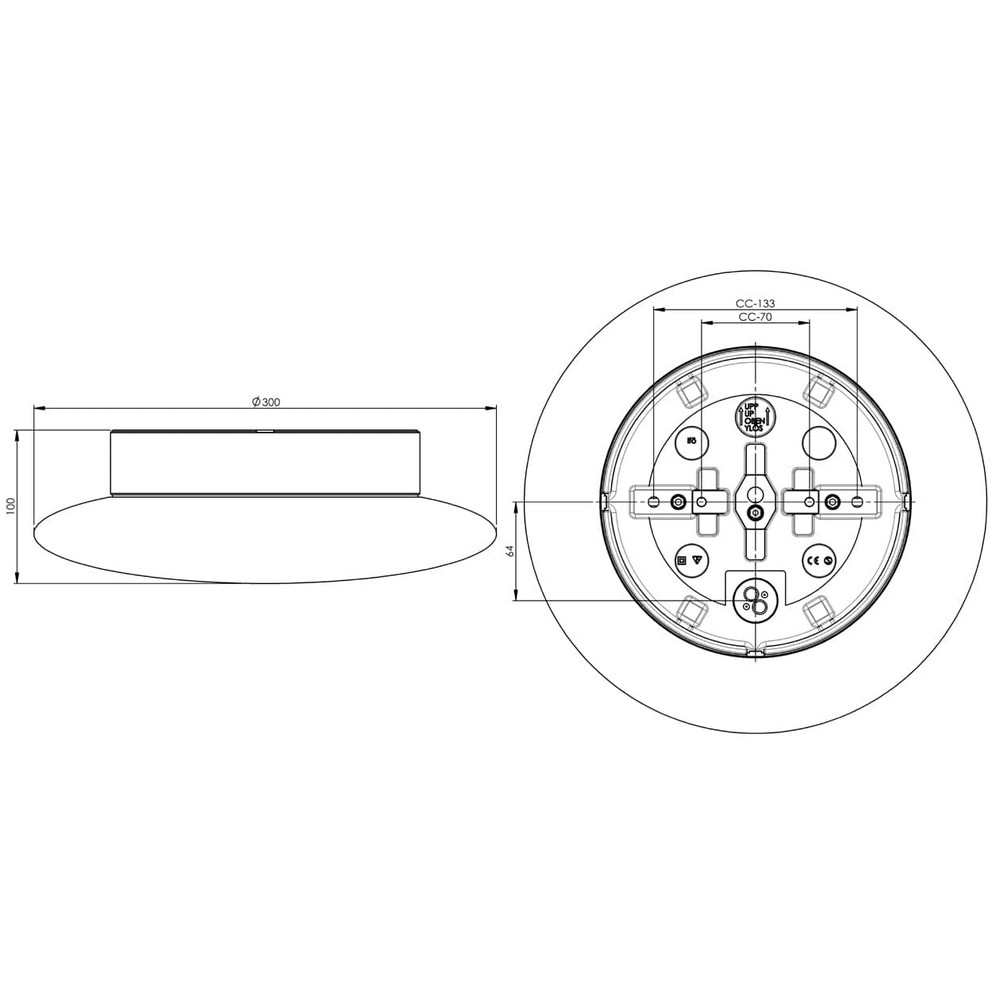

Silikontätning mellan glas och sockel. Två Ø 6 mm hål för montage, CC-mått 133 mm, alternativt två dolda hål Ø 5 mm, för CC-mått 70 mm. En kabelgenomföring i botten med uttag för två nätkablar. Kopplingsplinten på ledmodul för max 2 x 2,5 mm2. Överkoppling är möjlig. Bottengenomföring och tre brytväggar. Petskydd och skydd mot strilande vatten från alla vinklar.

Dimmer
Ledmodulen går att dimma med Triac-dimmers som är specificerade med lägsta effekt på 20W. Transistordimmer Elko 315 GLE och Schneider-Electric SBD315RC med belastning på 20-315W fungerar utmärkt och är testade från en till max fyra sammankopplade moduler.

Underhåll
Bryt strömmen till armaturen. Skruva av glaset och rengör det. Använd inte rengöringsmedel som innehåller lösningsmedel. Byt ledmodul om nödvändigt. Kontrollera packningen och byt den om nödvändigt. Sätt på glaset.
